Hej tamo! Kao dobavljač robodrill-a 5, imao sam svoj pravi udio iskustava sa ovim nevjerojatnim mašinama. Jedan od najsutnijih aspekata dobivanja najboljih iz vašeg robodrill 5 osi je pravilna kalibracija. U ovom blogu ću vas prošetati kako kalibrirati robodrill 5 osi korak po korak.
Prvo, razgovarajmo o tome zašto je kalibracija toliko važna. Dobro - kalibrirana robodrill 5 Osigurava visoko - precizna obrada. Pomaže u postizanju preciznih rezova, bolja površinska obrada i smanjuje šanse grešaka u konačnom proizvodu. Bilo da radite na malom projektu ili velikom industrijskom poslu, kalibracija je ključ za dobijanje vrha - zareznih rezultata.
PRE - CHECKS CHECKS
Prije nego što započnete stvarni postupak kalibracije, postoji nekoliko pre - kalibracijskih provjera koje trebate učiniti.
Inspekcija mašine
Pogledajte dobar pogled na cijelu mašinu. Provjerite bilo koji vidljivi znakovi oštećenja, poput pukotina u okviru, labavih vijaka ili istrošenih dijelova. Provjerite sve pokretne dijelove, poput osi i vretena, mogu se slobodno kretati bez prepreka. Oštećena mašina ne može se tačno kalibrirati, a može čak i postaviti sigurnosni rizik.
Čišćenje
Temeljito očistite stroj. Prašine, krhotine i ostaci rashladne tečnosti mogu utjecati na performanse senzora i drugih komponenti. Koristite čistu krpu i odgovarajuće sredstva za čišćenje da biste obrisali stroj, posebno oko mjernih uređaja i radnih područja.
Snaga i okoliš
Provjerite je li stroj povezan na stabilno napajanje. Fluktuacije na vlasti mogu dovesti do netačnih očitanja tokom kalibracije. Takođe, pobrinite se da je okruženje u kojem se nalazi mašina stabilna u pogledu temperature i vlage. Ekstremne temperature i visoka vlaga mogu uzrokovati termičko širenje i kontrakcija, što može izbaciti kalibraciju.
Kalibracija linearnih osi
Robodrill 5 os ima više linearnih ose, a kalibracija su temeljni korak.
Koristeći laserski interferometar
Laserski interferometar je odličan alat za kalibraciju linearnih osi. Djeluje mjerenjem pomak osi velike preciznosti. Evo kako možete koristiti:
- Postavite laserski interferometar: Stavite laserski izvor i prijemnik u odgovarajuće položaje u skladu sa izgledom mašine. Provjerite jesu li sigurno postavljeni i pravilno usklađeni.
- Nula mjerenja: Pomerite osovinu na njegov nulta pozicija i postavite laserski interferometar na nulu. Ovo će biti vaša referentna točka za sva naredna mjerenja.
- Mjerenja: Pomaknite osovinu u malim koracima duž njegove pune dužine putovanja. Po svakom prirastu, zabilježite stvarni položaj mjeren laserskim interferometrom i uporedite ga sa pozicijom naznačenom od strane upravljačkog sustava stroja.
- Podesite vrijednosti kompenzacije: Na osnovu razlika između stvarnih i naznačenih pozicija, prilagodite vrijednosti kompenzacije u upravljačkom softveru uređaja. To će ispraviti sve pogreške u pokretu osi.
Testiranje kuglice
Druga metoda za kalibraciju linearnih osi je testiranje kuglice. Ballbar je uređaj koji mjeri kružno kretanje osi.
- Instalirajte kuglicu: Montirajte kuglicu između vretena i fiksne točke na mašini. Provjerite je li pravilno usklađen.
- Pokrenite test: Programirajte mašinu da izvrši kružni pokret sa osi. Ballbar će izmeriti odstupanja sa idealnog kružnog puta.
- Analizirajte rezultate: Podaci prikupljeni iz testa sa balerom pokazat će bilo kakve pogreške u osi, kao što su ravnost, okomitost i zaostajanje. Pomoću ovih podataka prilagodite postavke kalibracije u upravljačkom sustavu stroja.
Kalibracija rotacijskih osi
Rotacijske osi robodrill 5 osi također se moraju tačno kalibrirati.
Kalibraciona rotaciona koder
Većina robodrill-a 5 osi se koristi rotacijski enkoderi za mjerenje rotacije osi. Evo kako ih kalibrirati:
- Provjerite ugradnju davača: Provjerite je li rotacijski davač čvrsto montiran na osovini. Labav koder može dati netačno očitanja.
- Nula koder: Zakrenite osovinu na poznatu referentnu poziciju i postavite koder na nulu. Ovo će biti polazište za sva mjerenja rotacije.
- Provjerite tačnost rotacije: Koristite uređaj za precizni kut, poput teodolita, za mjerenje stvarne rotacije osi. Uporedite ove mjerenja s vrijednostima koje označeva koder.
- Podesite postavke davača: Ako postoje razlike između stvarnih i naznačenih uglova rotacije, prilagodite postavke davača u upravljačkom sustavu uređaja.
Poravnavanje osovine
Pravilno poravnavanje rotacijskih osi sa linearnim osi su od presudne važnosti. Misaligned osi mogu dovesti do netačne obrade. Možete koristiti alate za usklađivanje, poput usklađenih lasera ili preciznih poravnanja, kako bi se osiguralo da su rotacione osi okomito i paralelno s linearnim osi prema potrebi.
Kalibracija vretena
Vreteno je srce robodrill-a 5 osi, a njegova kalibracija je neophodna za dobre rezultate obrade.
Vlikovanje
Vretenasta izbacivanje odnosi se na odstupanje rotacije vretena iz njene idealne osi. Možete izmjeriti vreteno zanimanje pomoću indikatora biranja:
- Montirajte indikator biranja: Postavite indikator biranja u položaj na kojem može izmeriti radijalni i aksijalni izvod vretena. Provjerite je li čvrsto pričvršćen.
- Zakrenite vreteno: Polako okrenite vreteno rukom ili pomoću upravljačkog sistema mašine. Indikator biranja će pokazati iznos zanimanje.
- Podesite vreteno: Ako je iznerviranje izvan prihvatljivog asortimana, možda ćete trebati podesiti ležajeve vretena ili druge komponente. Potražite se sa priručnikom mašine za određene postupke prilagođavanja.
Brzina vretena
Kalibrirajte brzinu vretena kako biste osigurali da se radi u ispravnom obrtaju (revolucije u minuti). Pomoću tahometra za mjerenje stvarne brzine vretena i usporedite ga s postavljenim brzinom u upravljačkom sustavu uređaja. Ako postoji razlika, prilagodite postavke brzine u skladu s tim.
Post - Callibrirati Checes
Nakon što završite postupak kalibracije, važno je napraviti neke post - kalibracijske provjere.
Obrada testnog dijela
Stroj testni dio pomoću jednostavnog programa. Provjerite dimenzije, površinski obradu i tačnost ispitivanja. Ako postoje problemi, mogla bi ukazivati na to da je kalibracija potrebno dodatno podešavanje.
Re - mjerenje osi
Koristite iste alate za kalibraciju, poput laserskog interferometra i kuglične balene, za ponovno izmjerite osovine. Provjerite jesu li mjerenja unutar prihvatljivog raspona tolerancije.
Zaključak

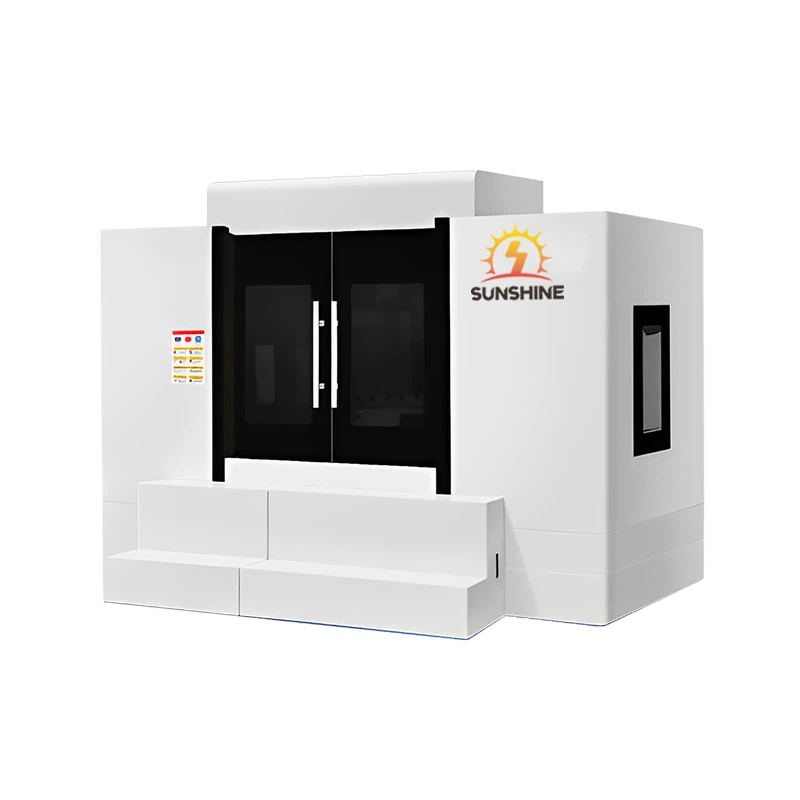

Kalibracija robodrill 5 os Detaljna je i vremenski proces, ali definitivno vrijedi. Pa - kalibrirana mašina pružit će vam bolje performanse, veću preciznost i duži radni vijek. Ako ste zainteresirani za kupovinu aRobodrill 5 os, ili ako imate bilo kakvih pitanja o kalibraciji ili našim drugim proizvodima poputVodoravni obradni centar Invertirani stroj za rezanje T-tipaiHeller obradni centar, slobodno se posegnete za pregovore o kupovini.
Reference
- "Robodrill 5 korisnički priručnik za osovinu"
- "Priručnik za kalibraciju preciznog stroja"
